Product type：TFT LCD Display
Show contents：640x480
Outline size(mm) ：127.04x98.47x5.9
Size of View Window(mm)：5.7
Display size(mm) ：5.7
Effective size(mm)：115.2x86.4
Product application：Instrumentation, portable electronic devices
Visual angle：IPS
Backlight type or brightness：900cd/m2

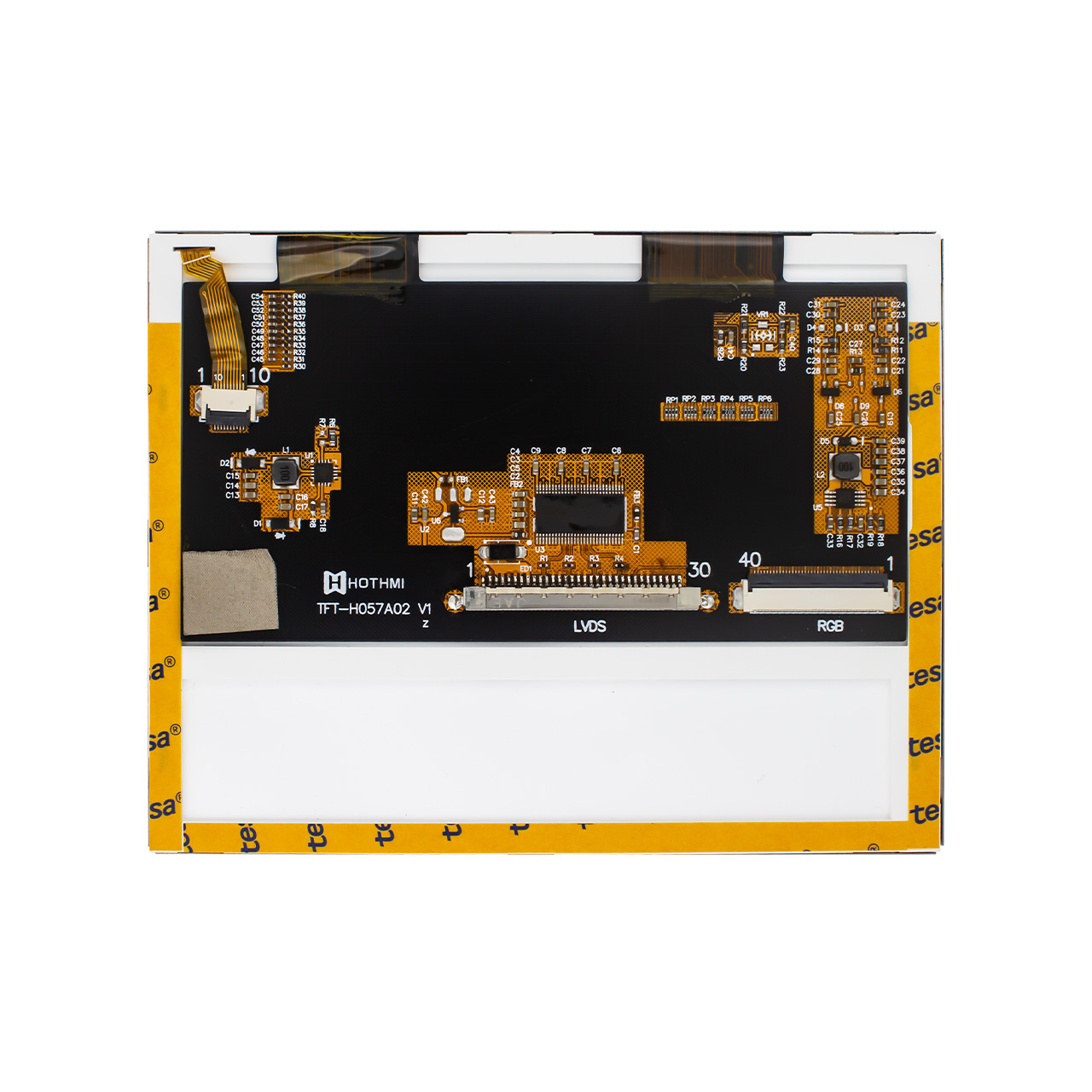

Connection PIN Number：FFC-30
Interface mode：LVDS
Special instructions：T.B.D
Working temperature：-20~70℃
Power supply voltage：+3.3
Driver chip model：T.B.D
本產品為5.7英寸TFT顯示屏采用常白模式（Normally White TN）設計，分辨率為640(RGB)×480像素，色彩覆蓋率為NTSC 51%，支持24位1MIS（VISA格式）數據接口。屏幕工作電壓范圍為3.0~3.3V，環境溫度適應性強，可在-20°C至70°C條件下穩定運行。
為優化使用體驗并延長屏幕壽命，若需顯示固定圖案（尤其在使用常黑面板時），建議單次顯示時間不超過2分鐘，并定期刷新內容以避免圖像殘留。強烈推薦使用黑色圖像或動態畫面作為屏幕保護程序。此外，產品背光模塊要求驅動電壓VF為9.0~10.0V，電流IF為140mA，典型亮度為200 cd/m2（固定電流測試條件下）。
產品結構設計嚴謹，尺寸公差控制在±0.3mm以內，引腳配置包含信號輸入（如U/D、L/R）、電源（VCI）、接地（GND）及空置（NC）等接口，具體布局詳見文檔圖示。適用于工業控制、游戲設備等對顯示穩定性要求較高的場景。
