類型:COG圖形模塊
顯示像素:128X64
外形尺寸 :57.5*41.7*4.3
VA尺寸:54.0*31.0
AA尺寸 :2.4
點間距mm:0.41*0.37
有效尺寸mm:47.33*26.21
應用:儀器儀表
視角:6H
背光/亮度:STN+ 灰底藍字
引腳:30PIN
接口方式:MCU
特殊說明:防靜電ESD 8KV
工作溫度:-20~70℃
供電電壓:+3.3 V
驅動芯片:ST7567

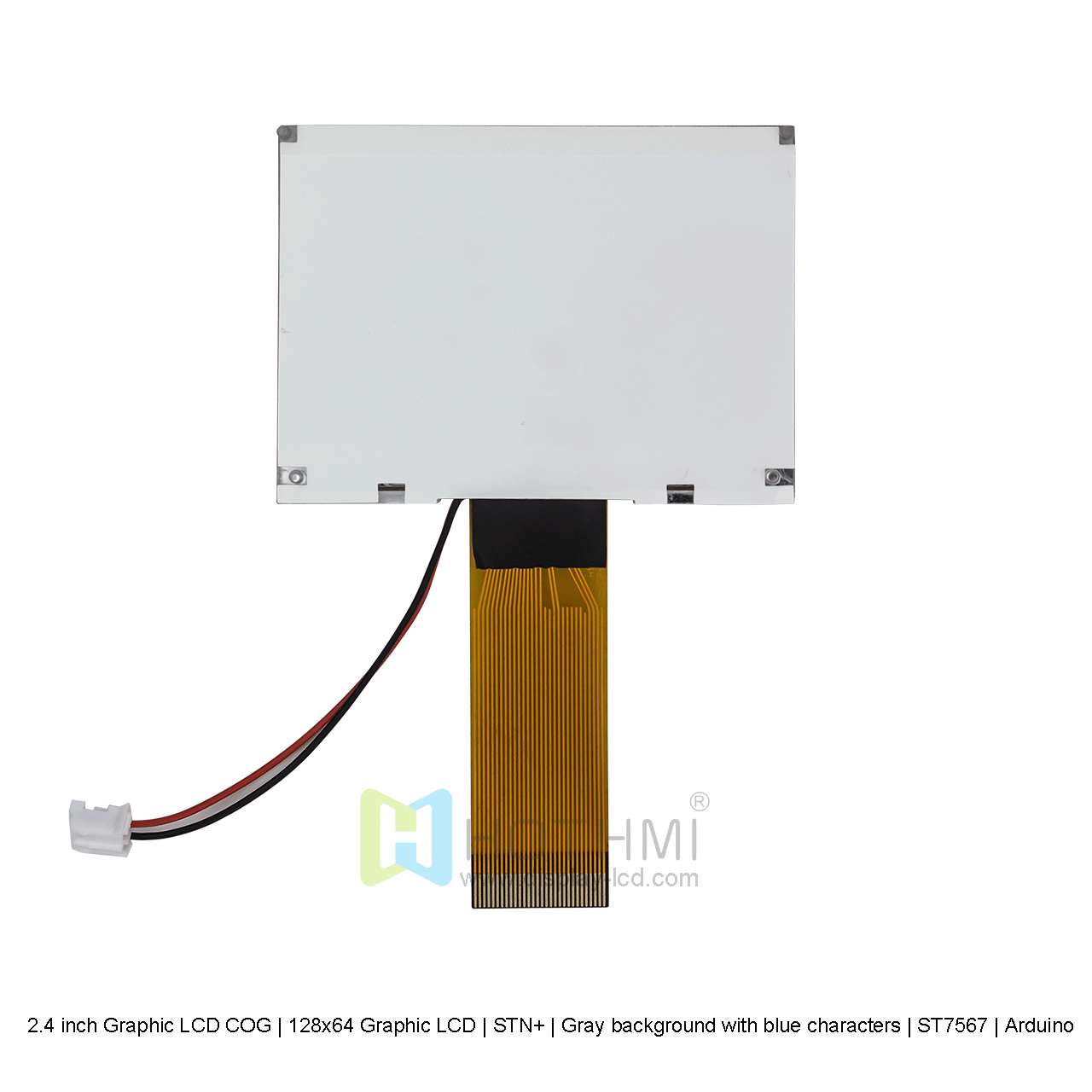

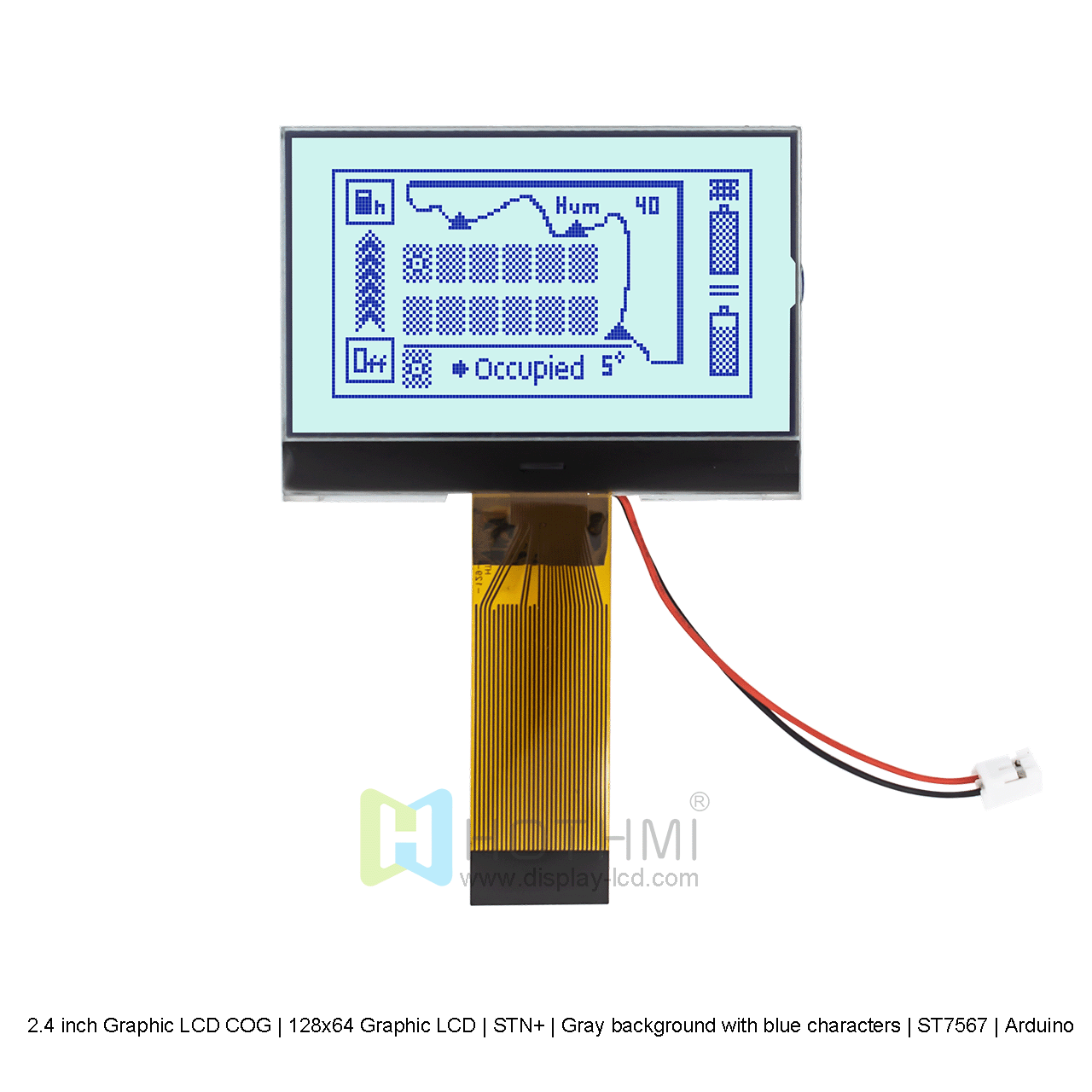

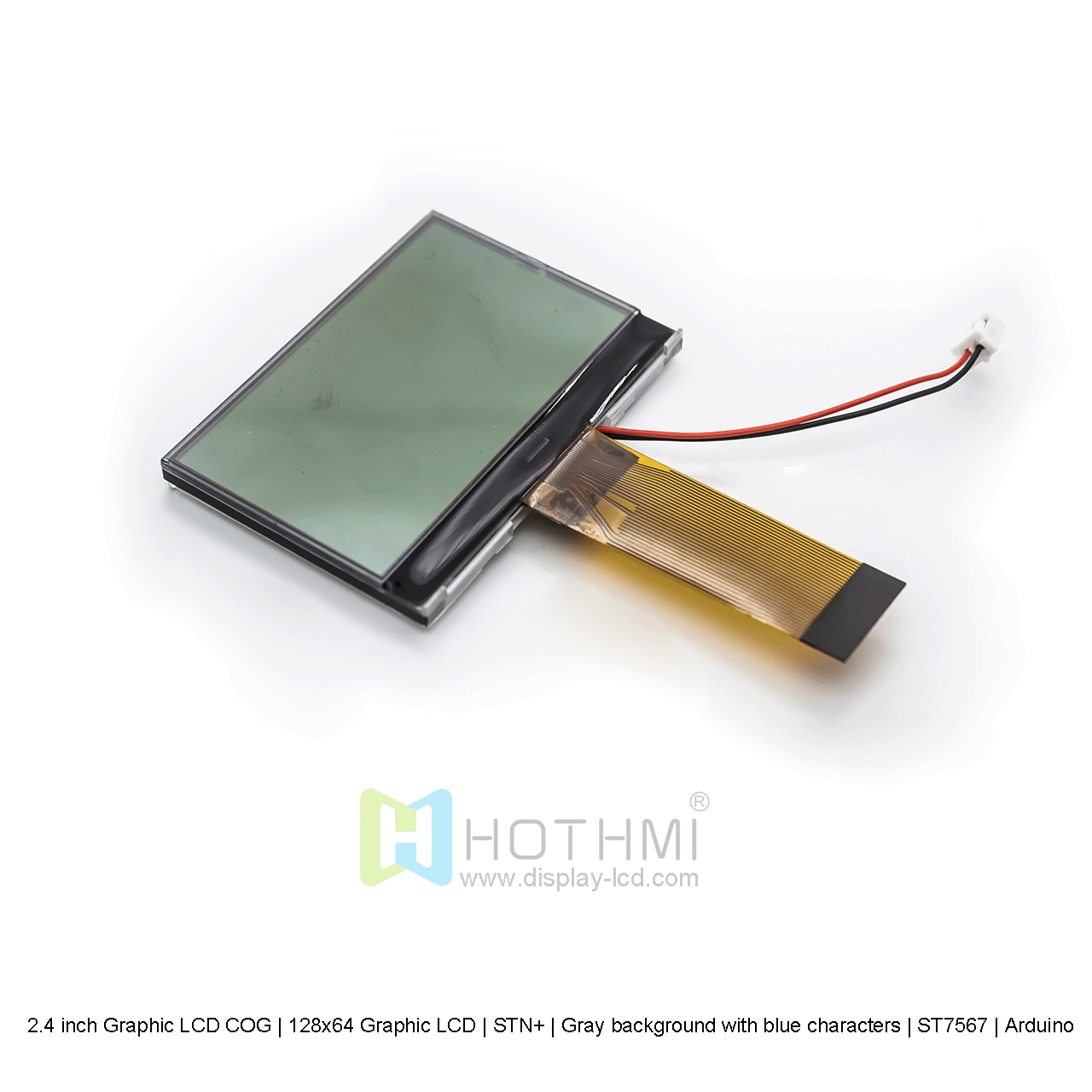

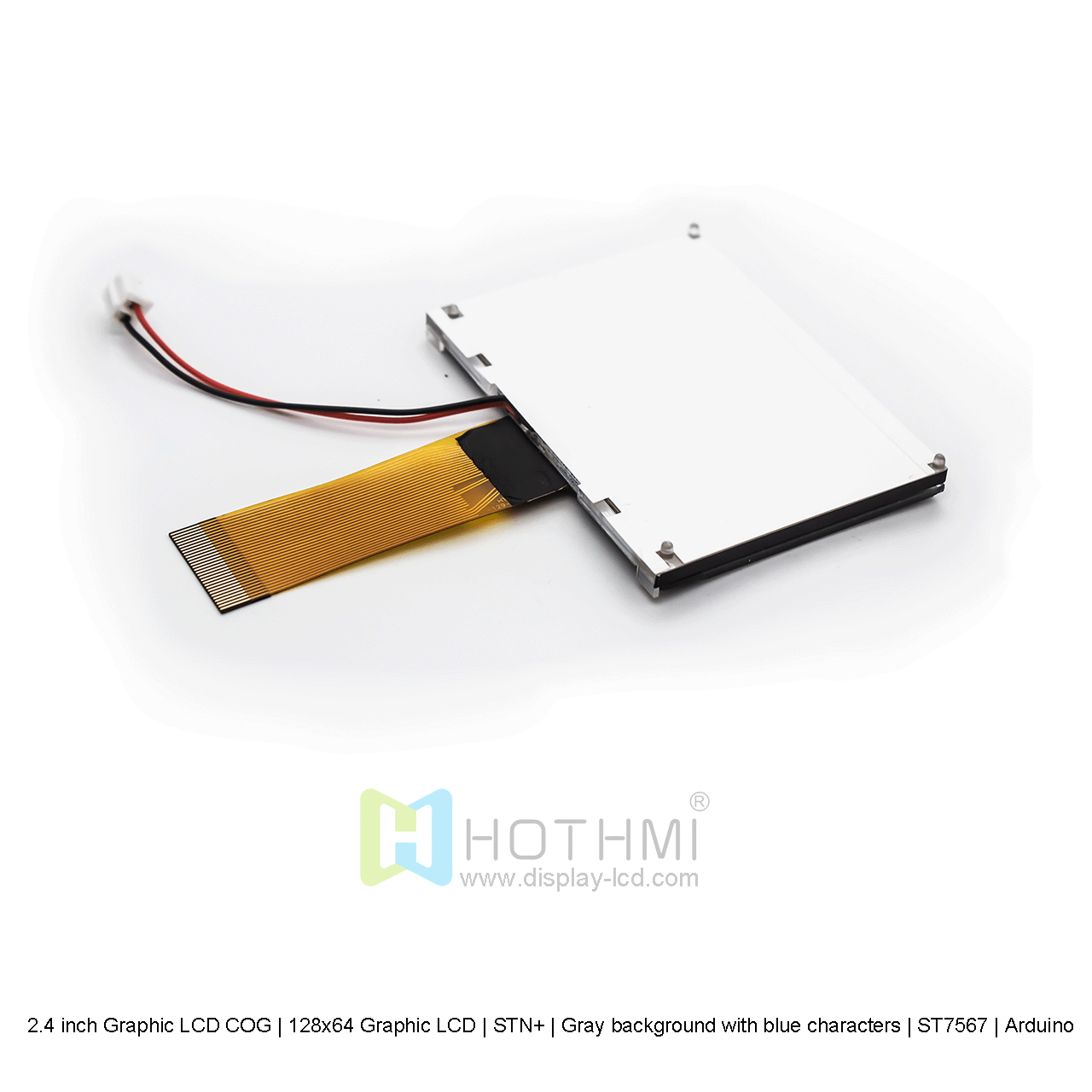

2.4寸圖形液晶COG|128x64 圖形液晶LCD| STN+ | 灰底藍字 | ST7567 | Arduino Hot Display這款半透式 LCD 顯示器經過精心設計,可在多種不同環境的各種照明條件下提供最佳可視性。在偏光片的半透性作用下,將圖像反射到觀賞者,使屏幕易于閱讀。 在較暗的環境中,LCD 內置有強背光,可提供高對比度并向觀看者顯示清晰的圖形。 這種先進的顯示技術可確保無論照明條件如何,顯示屏始終易于閱讀。
該圖形 LCD 顯示模塊與 Arduino/C8051 完全兼容,可與其他電子系統無縫連接,適用于各種應用。這款型號專為承受惡劣的工作條件而設計,在 -20 至 70 攝氏度的溫度范圍內使用時運行異常。 該 LCD 的最佳視角為 6:00,工作電壓為 3.3V,并且符合 RoHS 標準。
定制LCD尺寸:結合產品結構,確定所需的LCD尺寸、屏幕類型等。開模制造,根據設計,制造LCD的模具,這個過程需要精密的制造技術和設備。支持定制396*345mm以內尺寸。 |
定制點陣數和顯示圖標內容:支持定制640*320點陣以內的顯示內容,圖標樣式可根據客戶需求進行定制。 |
背光顏色和結構定制:模組背光有多種組合可選不帶背光或帶黃綠色 / 藍色 / 白色 / 琥珀色 / 紅色 / RGB背光選擇達48種效果,可點開定制頁面參考。 |
定制接口:提供多種接口選擇,SPI \ 8080 \ I2C 等。 |
驅動板定制:支持調整驅動板大小、元器件排序、接口類型等。 |
